Dieses Kit ist gedacht für alle von uns, die nicht so gut löten können, aber gerne selber basteln.
Mit diesem Padhack für 2 Original X360 Controllers ermöglicht es z.B. eine XBOX 360 in einen Arcadeautomaten zu verwenden. Z.B. den japanischen Egret Candy Cabs.
Gegen Aufpreis von 40Euro kann auch ein Audio-Verstärker mit angebracht werden, damit der Sound von der XBOX 360 auch an den Lautsprechern des Arcade Cabinets ausgegeben werden kann.

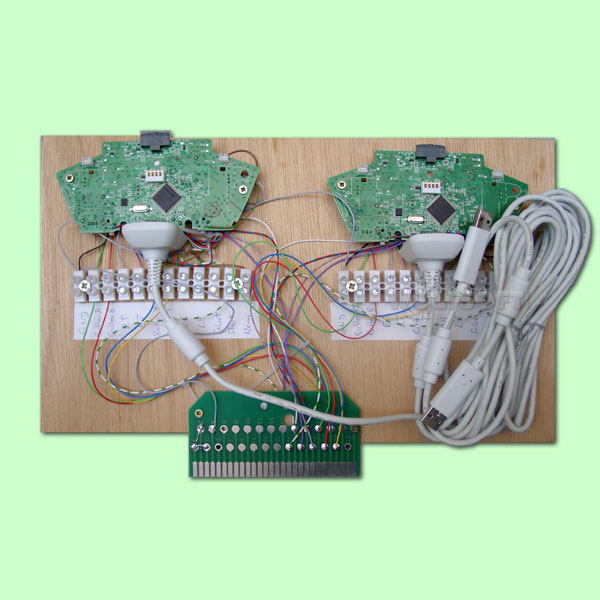

Auf der Anschlussseite befinden sich Klemmleisten und ein Jamma-Fingerboard.
Durch einstecken des Jamma-Fingerboard sind folgende funktionen direkt abgedeckt.
UP
Down
Left
Right
Button 1
Button 2
Button 3
Button 4
Die Zuordnung der Buttons kann leicht geändert werden in dem man einfach die Drähte vom Fingerboard an die entsprechenden Buttons des X360 Pads angeschraubt werden.
So kann man z.B. Button 1 auf Taste A des X360 Pads legen in dem man
Hierbei werden alle Kontakte eines XBOX 360 Pads auf Klemmleisten gelegt.
Die Kontakte sind alle mit gemeinsamer Masse an die Klemmleiste geführt, somit ist es ein leichtes mit wenig Drahtaufwand, die ArcadeButtons, und Sticks anzuschliessen.
Belegung
| jamma |
Wiring |
connector |
Color |
x360 pad |
| 1,A,2,B |
black |
1 |
black |
GND |
| Z |
green |
2 |
green |
Button A |
| a |
red |
3 |
red |
Button B |
|
|
4 |
grey |
Right-Trigger (RT) |
|
|
5 |
pink |
Left-Trigger (LT) |
| b |
blue |
6 |
blue |
Button X |
| c |
yellow |
7 |
yellow |
Button Y |
|
|
8 |
green/blue |
Right-Button (RB) |
|
|
9 |
red/blue |
Left-Button (LB) |
|
|
10 |
brown/green |
Select (Back) |
| U |
green/white |
11 |
green/white |
Start |
|
|
12 |
brown |
Home |
|
|
|
|
|
| V |
white |
straight to jamma |
white |
Up |
| W |
purple |
straight to jamma |
purple |
Down |
| X |
red/blue |
straight to jamma |
red/blue |
Left |
| Y |
grey/pink |
straight to jamma |
grey/pink |
Right |
|
|
|
|
|
| 1,A,2,B |
black |
1 |
black |
GND |
| 22 |
green |
2 |
green |
Button A |
| 23 |
red |
3 |
red |
Button B |
|
|
4 |
grey |
Right-Trigger (RT) |
|
|
5 |
pink |
Left-Trigger (LT) |
| 24 |
blue |
6 |
blue |
Button X |
| 25 |
yellow |
7 |
yellow |
Button Y |
|
|
8 |
green/blue |
Right-Button (RB) |
|
|
9 |
red/blue |
Left-Button (LB) |
|
|
10 |
brown/green |
Select (Back) |
| 17 |
green/white |
11 |
green/white |
Start |
|
|
12 |
brown |
Home |
|
|
|
|
|
| 18 |
white |
straight to jamma |
white |
Up |
| 19 |
purple |
straight to jamma |
purple |
Down |
| 20 |
red/blue |
straight to jamma |
red/blue |
Left |
| 21 |
grey/pink |
straight to jamma |
grey/pink |
Right |
|
