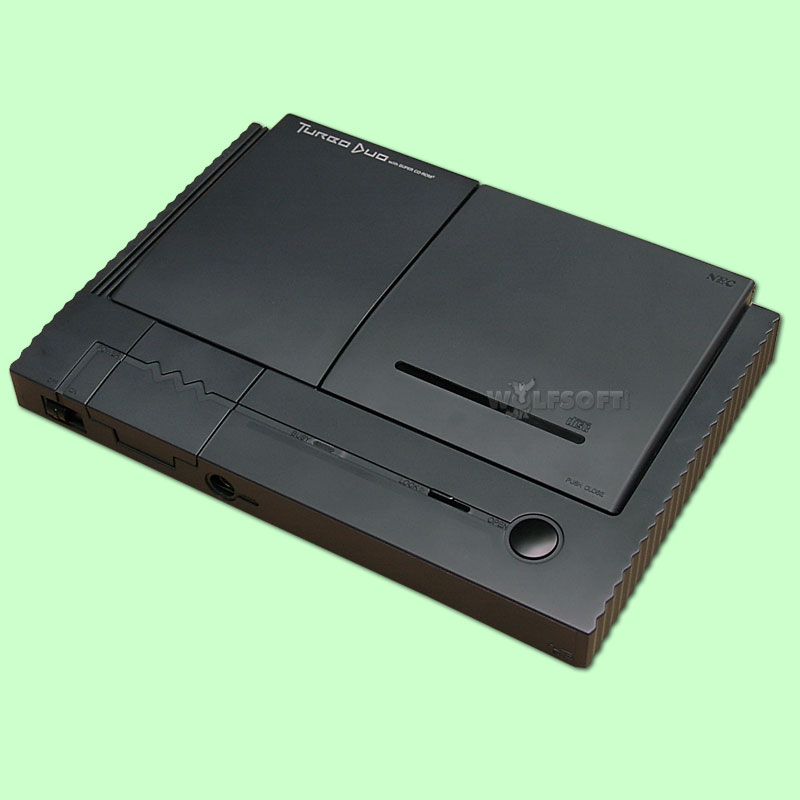

Turbo Duo THS7314 RGB Umbau & JAILBARFIX incl. SCART RGB Kabel
119,98 EUR
incl. Mwst. zzgl. Versand
Art.Nr.: 11810
Artikeldatenblatt drucken
Lieferzeit: 1-2 Tage
Turbo Duo THS7314 RGB Umbau & JAILBARFIX incl. SCART RGB Kabel
Turbo Duo THS7314 RGB Umbau & JAILBARFIX incl. SCART RGB Kabel
Turbo Duo THS7314 RGB Umbau & JAILBARFIX incl. SCART RGB Kabel
Turbo Duo THS7314 RGB Umbau & JAILBARFIX incl. SCART RGB Kabel

Von Hause aus liefert die PC-Engine die schlechteste Darstellungsqaulität, die man sich nur vorstellen kann.

Die erste Generation der PC-Engine (die weisse) sogar nur Antennensignal, bzw. ab der Core Grafx das sog. A/V Signal über das beiliegenden Kabel mit den 3 Chinch Steckern rot/weis/gelb.


Hier zur Info die Rangfolge der Bildsignale: "von mies(1) bis top(7)"

1. RF oder Antennenanschluß
2. Videosignal per Chinch (das beilgelegte A/V Kabel ab der CoreGrafx 1 aufwärts)
3. S-Video Kabel
4. RGB-Signal über SCART
5. Komponenten Signal (meist nur besser, weil höhere Auflösung übertragen werden können)
6. DVI (digitale Signalübertragung, oft zu finden in PCs)
7. HDMI (gleich gut wie 6, hat halt noch Audio integriert, höhere Auflösungen als DVI)

Alte RGB-taugliche Konsolen an einem HD-Fernseher über den RGB-Eingang anzuschliessen bringt noch nicht den guten alten Glanz Mit Hilfe dieses internen RGB-Umbaus ist die PC-Engine in der Lage an Röhrenfernsehern in maximaler Bildqualität angeschlossen zu werden. Das Bild ist an HD Fernsehern, die einen SCART RGB Eingang haben auch erheblich besser. Wobei, die Scaler in den HD Fernsehern, leider recht stiefmüttlerlich mit den alten SD Bildsignalen umgehen. Hier kann man erheblich bessere Qualität erreichen, indem man einen separaten Scaler verwendet, wie z.B. den Framemeister. Dies nur am Rande.


Glücklicherweise schlummert im inneren der PC-Engine am Hudson Grafikchip HU C6260 das RGB-Signal.

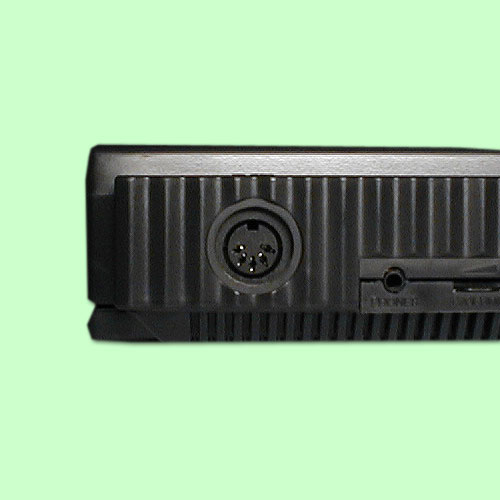

Dieses greifen wir bei unserem Umbau intern direkt ab und legen es über einen speziell optimierten Verstärker nach aussen. Hierbei achten wir darauf das optische Bild der Konsole nicht zu zerstören und ersetzen den internen A/V Stecker gegen einen neuen 8 poligen, so dass von aussen keine Änderung am Gehäuse sichtbar ist.

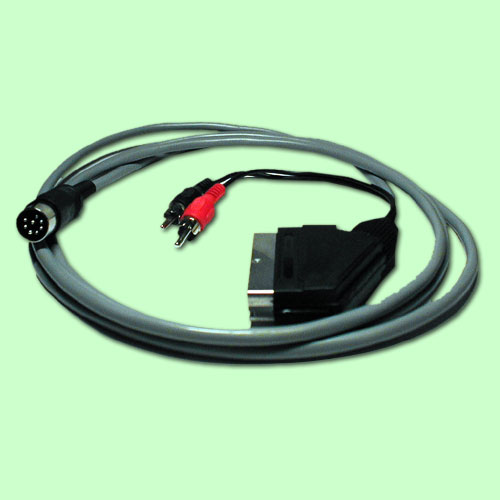

Mit im Lieferumfang befindet sich ein RGB-Kabel auf SCART, welches an diesen Stecker passt und das für die PC-Engine bestmögliche Bild liefert.

Diese neue Verstärkerschaltung mit dem Texas Instruments THS 1734 RGB-Verstärker gibt es seit ca. 2015 dank micro.
Dieser wurde speziell für die PC-Engine angepasst und liefert ein perfektes farbgetreues,kontrastreiches Bild.
Ein zu dunkler oder gar roter Kopf bei PC-Kid (Bonk) gibt es nicht mehr.
Unsere früheren Umbauten mit einfachen Transistorvertärker hatten hier noch einige schwächen, die Dank des THS 1734 ausgemerzt werden konnten.

Ein besseres Bild hat die PC-Engine noch nie gesehen :-)

Jede PC-Engine hat von Haus aus das Problem mit senkrechten Streifen (den sog. JAILBARS).
Dies liegt an einer zu niedrigen Pufferung der internen RGB-CPU HU C6260. Um dies zu beheben, tauschen wir Keramik Kondensatoren im inneren, gegen größere aus und beseitigen somit die Steifenbildung (JAILBARS).

Dieser RGB-Umbau kann an allen PC-Engine Konsolen durchgeführt werden:

-PC-Engine (weisse Ausführung)
-Core Grafx 1 (graue Ausführung/blauer Schriftzug)
-Core Grafx 2 (graue Ausführung/oranger Schriftzug)
-Super Grafx
-PC-Engine Duo
-PC Engine Duo R
-PC Engine Duo RX
-Shuttle Engine
-amerikanische Turbo Duo
-amerikanische Turbo Grafx


PS: Die aktuellen Anschluss Kabel besitzen keine sep. Audio Ausgänge per Chinch mehr. Falls Sie denoch welche benötigen, einfach nachfragen.

Diesen Artikel haben wir am Dienstag, 07. Juni 2016 in unseren Katalog aufgenommen.
